Создание сообщений о событиях в системной шине ADVANTA через API

Обмен информацией между модулями ADVANTA выполняется через «системную шину данных». В шине публикуются «сообщения» о случившихся в системе событиях и тех изменениях в данных, которые в результате произошли. Сообщения служат сигналами к запуску «триггеров» в модуле «Цифровой помощник». Сообщения о событиях могут появляться в шине:

• в ответ на действия пользователя в интерфейсе.
• при запуске настраиваемых команд.
• по расписанию.
• при вызове API-функций, изменяющих данные в системе.
• при вызове специальной API-функции «InsertTimerEvent», которая планирует возникновение в шине события на указанное время.

Помимо изменения данных, могут происходить и события, отражающие специфику бизнес-процессов предприятия, называемые бизнес-операциями.

Бизнес-операции могут быть:

• повторяющиеся регулярные, запускаемые по таймеру;
• однократные, планируемые на определённую дату и время;

«Однократные» операции можно запускать, когда требуется:

• обработать событие, случившееся вне ADVANTA, в другой информационной системе.
• выполнить событие, сроки которого установлены регламентом или SLA относительно ранее произошедшего события.

Предположим, в системе электронного документооборота предприятия «утверждён» приказ о реализации проекта. Надо оповестить об этом ADVANTA, поместив в её шину данных сообщение о соответствующей бизнес-операции. Это можно сделать помощью API-функции «InsertTimerEvent». В сообщении можно передать необходимую информацию, например, идентификатор утверждённого проекта и присвоенный ему статус. В результате в ADVANTA выполнят свою работу триггеры, привязанные к бизнес-операции утверждения проекта: создадут необходимые объекты, оповестят проектную команду, запланируют установочное совещание и другое. Если в будущем потребуется выполнять в ADVANTA какое-то дополнительные действия по созданию нового проекта, достаточно будет создать новый триггер и подключить к уже существующей бизнес-операции.

Некоторые бизнес-процессы предприятия требуют выполнения работ в период времени, ограниченный регламентом или SLA. К примеру, при получении сообщения об утверждении проекта, его руководитель обязан в течение двух рабочих дней подготовить документ «паспорт проекта». Помимо простого уведомления о начале этой задачи будет полезно при наступлении планового срока завершения автоматически проверить, подготовил он документ или нет. Если не подготовил, надо оповестить всех заинтересованных участников проекта, напомнить исполнителю и запланировать следующую проверку, например, ещё через сутки.

В этом случае можно организовать работу следующим образом:

1. В таблице бизнес-операций зарегистрировать две операции: «№1 - Утверждён приказ о проекте», «№2 - Проверка подготовки паспорта проекта».
2. После утверждения приказа в СЭД, в шине данных ADVANTA с помощью API «InsertTimerEvent» создаётся сообщение о бизнес-операции «№1 - Утверждён приказ о проекте» с датой исполнения на «текущий момент времени».
3. Создать триггер, который исполняется при появлении в шине сообщения о бизнес-операции «Утверждён приказ о проекте». Этот триггер в свою очередь помещает в шине данных, с помощью всё той же API «InsertTimerEvent», сообщение о запуске бизнес-операции «№2 - Проверка подготовки паспорта проекта», но устанавливает дату запуска этого сообщения, в соответствие с регламентом, например, через двое суток от текущей даты.
4. Как только наступит дата и время запланированного запуска второго сообщения, оно появится в шине данных и на него смогут отреагировать триггеры, выполняющие проверку, оповещения и прочие необходимые операции. Один из этих триггеров может в свою очередь запланировать повторную проверку, поместив с помощью API «InsertTimerEvent» ещё одно сообщение о запуске бизнес-операции «№2 - Проверка подготовки паспорта проекта» со сроком, например, ещё через сутки. Таких циклов эскалации проблемы можно создать столько, сколько необходимо.

Перечень «бизнес-операций» и расписание регулярного таймера для их запуска можно найти в панели администратора ADVANTA, на странице «Дополнительные сервисы / Расписание пользовательских бизнес-операций»:

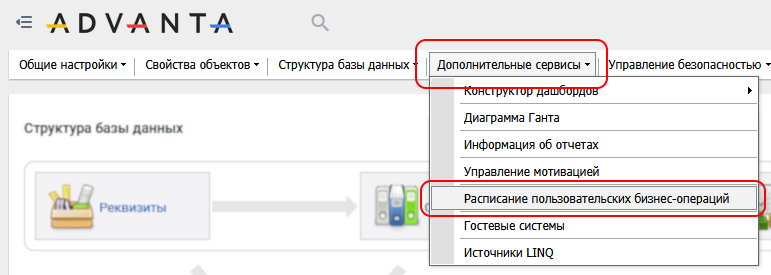

Рисунок 1. Запуск таблицы пользовательских бизнес-операций

Чтобы создать новую «бизнес-операцию» перейдите в таблицу по ссылке «Таблица бизнес-операций»:

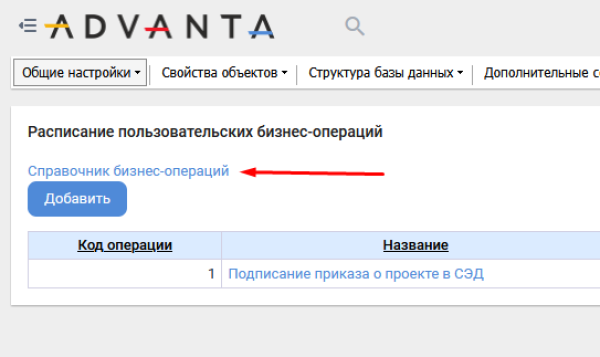

Рисунок 2. Переход в таблицу бизнес-операций

На странице таблицы «бизнес-операций» нажмите кнопку «Добавить»:

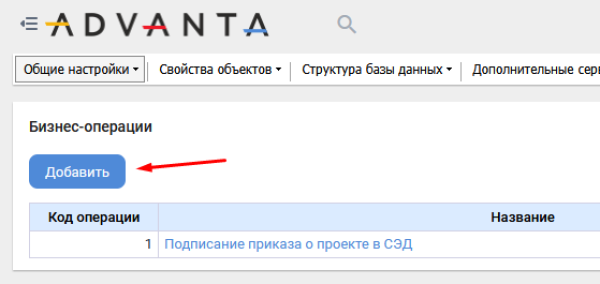

Рисунок 3. Добавление бизнес-операции

Введите название новой бизнес-операции и нажмите «Сохранить»:

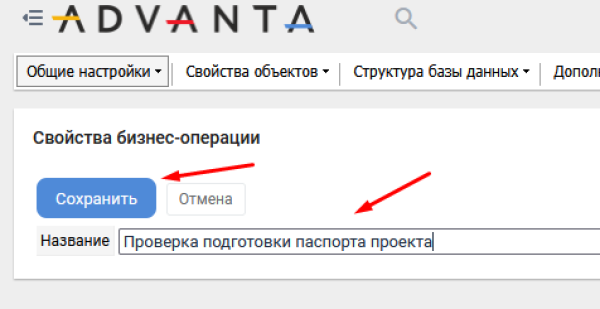

Рисунок 4. Создание новой бизнес-операции

Операция появится в таблице. Ей будет присвоен внутренний код, который потребуется при вызове API «InsertTimerEvent»:

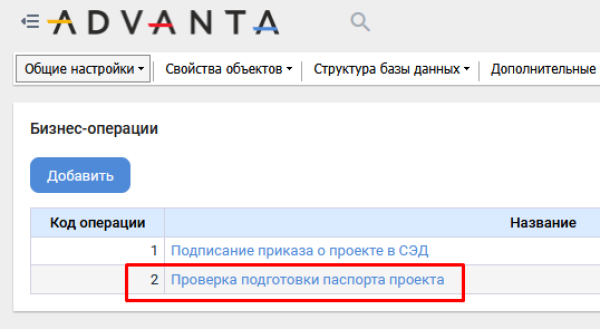

Рисунок 5. Новая операция в таблице бизнес-операций

Если требуется реализовать регулярную, повторяющуюся бизнес-операцию, настройте запуск по таймеру. Это можно сделать, вернувшись на страницу расписания бизнес-операций (меню «Дополнительные сервисы / Расписание пользовательских бизнес-операций»). Если требуется однократная операция, которая будет помещаться в шину через API «InsertTimerEvent», расписание не требуется.

Для планирования запуска бизнес-операции на определённый день и время служит API-функция «InsertTimerEvent». Описание этой API можно найти на странице службы «APIScheduledEvents». Относительный путь к странице этой службы на вашем стенде ADVANTA: «/components/services/APIScheduledEvents.asmx».

Формат тела запроса для вызова API «InsertTimerEvent» следующий:

<?xml version="1.0" encoding="utf-8"?>
<soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
  <soap:Body>
    <InsertTimerEvent xmlns="http://streamline/">
        <contract>
            <ASPNETSessionIdstring</ASPNETSessionId>
            <CallTime>dateTime</CallTime>
            <ObjectId>guid</ObjectId>
            <OperationCode>int</OperationCode>
            <Parameters>string</Parameters>
        </contract>
    </InsertTimerEvent>
  </soap:Body>
</soap:Envelope>

Описание параметров API-функции «InsertTimerEvent»:

Протестировать создание сообщения о выполнении бизнес-операции проще всего через систему Postman. Ниже приведены снимки настроек SOAP-запроса в ней:

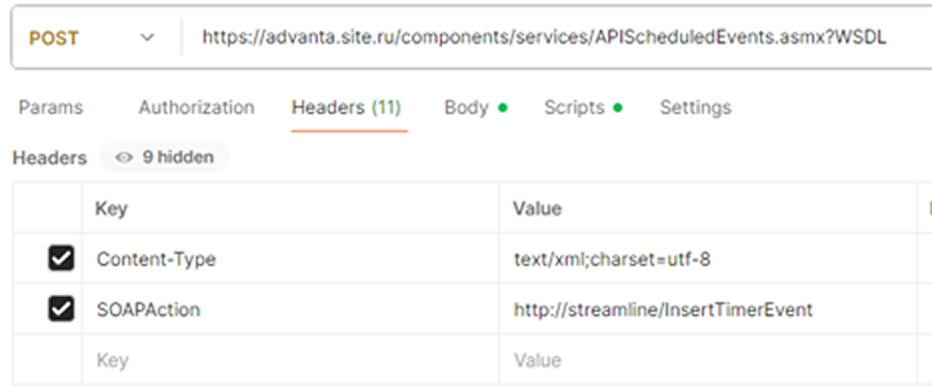

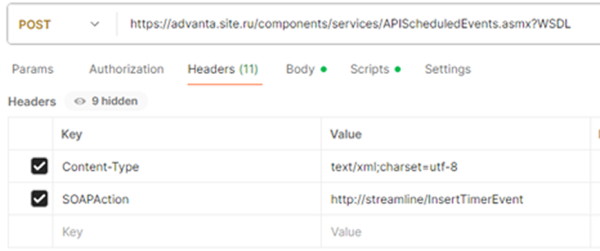

Рисунок 6. Настройки заголовков запроса (закладка «Headers»)

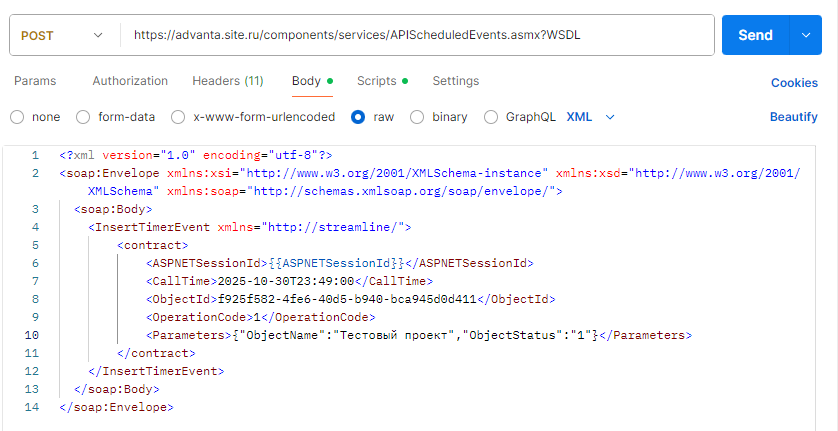

Рисунок 7. Настройки тела запроса (закладка «Body»)

Проверить, что сообщение появилось в шине, можно с помощью триггера. Он должен реагировать на событие «Событие таймера, запланированное по подписке». Общие настройки триггера:

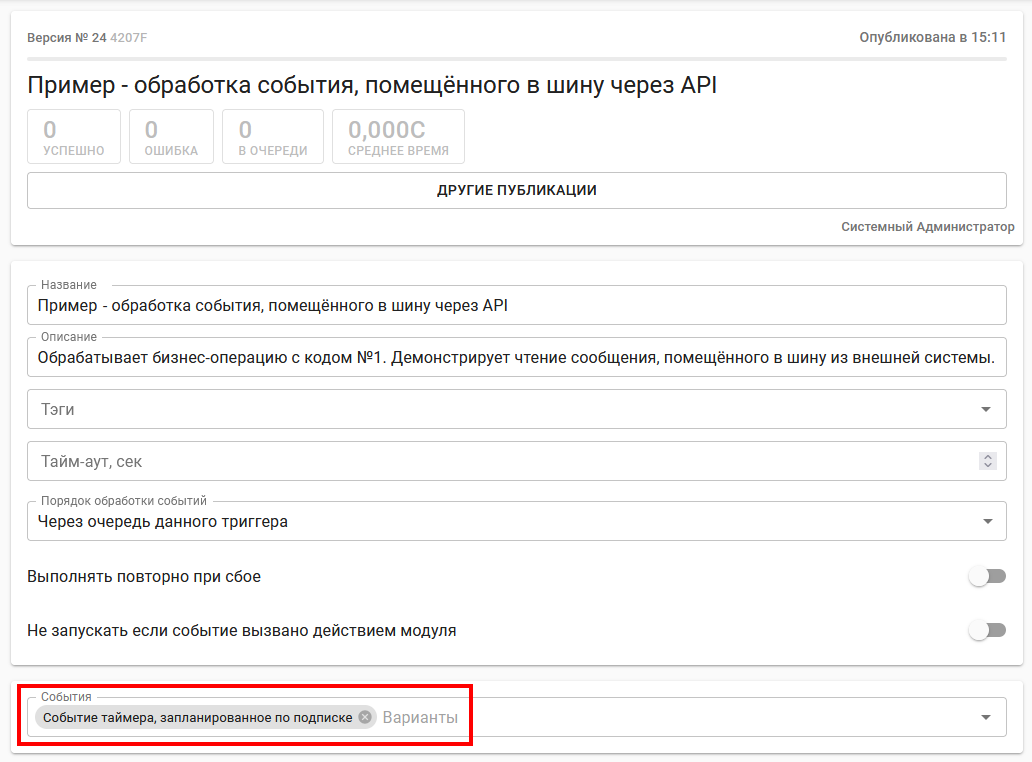

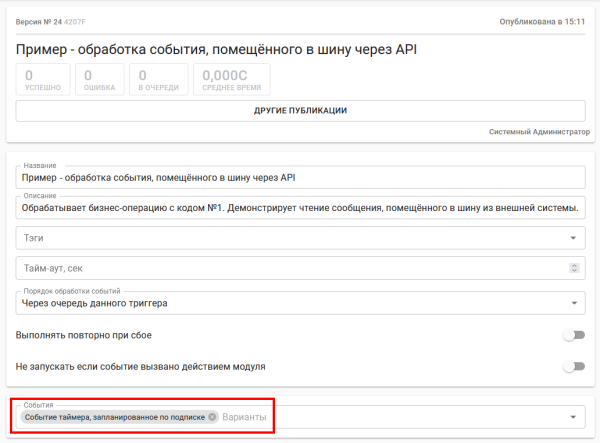

Рисунок 8. Настройки триггера

Код проверки «условия» запуска триггера:

TriggerConsole.WriteLine($"Проверка условия: ID события - {Context.EventId}, отправлено - {Context.EventSentTime}");

// Реагируем только на бизнес-операцию с кодом №1
if (Event.BusinessOperationCode == 1){
    TriggerConsole.WriteLine($"ID cобытия таймера: {Event.BusinessOperationCode}");
} else {
    return false; // Если это не операция с кодом №1, не запускаем триггер
}

return true;

Код «скрипта». В данном примере просто выводим в консоль ID и время сообщения, а также параметры, переданные в API-функции «InsertTimerEvent»:

TriggerConsole.WriteLine($"ID события = {Context.EventId}");
TriggerConsole.WriteLine($"Дата и время = {Context.EventSentTime}");

// Код бизнес-операции:
TriggerConsole.WriteLine($"BusinessOperationCode = {Event.BusinessOperationCode}");

// UID объекта, указанный при вызове API InsertTimerEvent:
TriggerConsole.WriteLine($"ObjectId = {Event.ObjectId}");

// Параметры, переданные через API InsertTimerEvent:
TriggerConsole.WriteLine($"Parameters = {Event.Parameters}");

В результате, в логе триггера будут видны переданные через API значения:

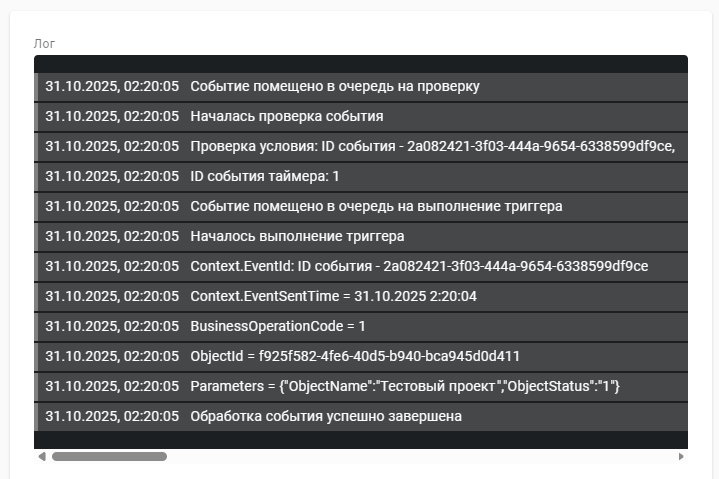

Рисунок 9. Лог триггера

Увидеть всю очередь сообщений бизнес-операции можно с помощью API-функции «CheckTimerEvent». Информацию о способе её вызова также можно найти на странице службы «APIScheduledEvents» (относительный путь на стенде ADVANTA: «/components/services/APIScheduledEvents.asmx»).

Формат вызова API «CheckTimerEvent»:

<!-- Позволяет проверить расписание вызова  -->
<?xml version="1.0" encoding="utf-8"?>
<soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
  <soap:Body>
    <CheckTimerEvent xmlns="http://streamline/">
        <contract>
            <ASPNETSessionId>string</ASPNETSessionId>
            <ObjectId>guid</ObjectId>
            <OperationCode>int</OperationCode>
        </contract>
    </CheckTimerEvent>
  </soap:Body>
</soap:Envelope>

Пример настройки POST-запроса для вызова «CheckTimerEvent» в Postman:

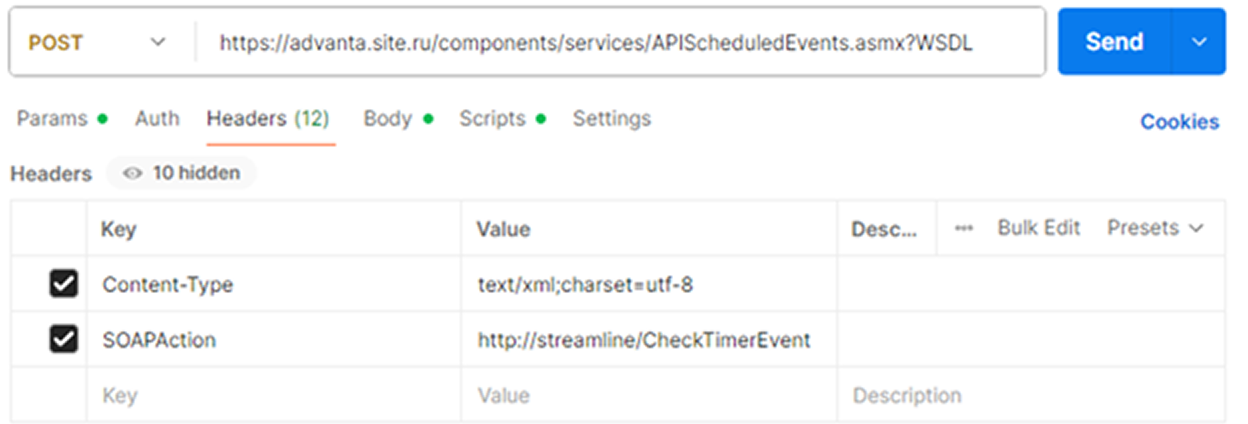

Рисунок 10. Настройки заголовков вызова API «CheckTimerEvent»

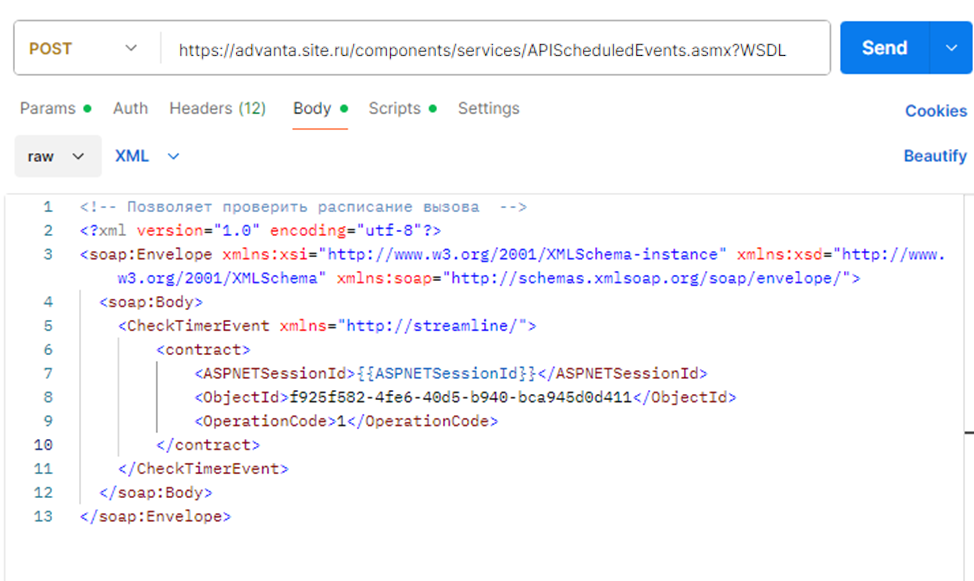

Рисунок 11. Настройки тела запроса API «CheckTimerEvent»

Если запрос настроен верно, в Postman появится перечень сообщений указанной бизнес-операции. Пример:

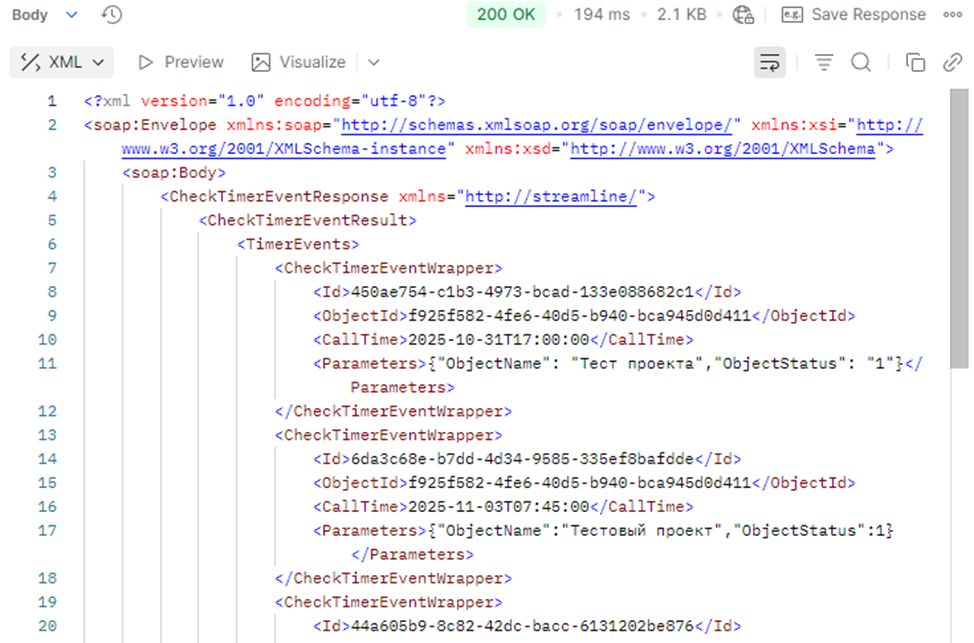

Рисунок 12. Пример списка запланированных сообщений
